Macchine
Il reparto produttivo di Panda Meccanica è dotato di macchine utensili CNC affidabili e costantemente mantenute, supportate da sistemi avanzati CAD/CAM.
L'integrazione tra programmazione e lavorazione consente di realizzare geometrie complesse, tolleranze strette e produzioni ripetitive con elevata qualità e precisione.
Il parco macchine permette di gestire: - Lavorazioni complesse di fresatura e tornitura CNC a più assi - Materiali difficili e superleghe - Singoli pezzi e produzioni in serie
Filtri
TORNITURA
N°2 PUMA 240
classe 8"/10" di mandrino, destinato alla tornitura di pezzi di piccole e medie dimensioni. Dispone di un diametro tornibile massimo di 350 mm (13,8"), lunghezza di lavoro di 560 mm (22,1"), passaggio barra da 76 mm (3"), mandrino con naso ASA A2-6 fino a 4.500 giri/min con motore da 25 HP, e torretta a 12 stazioni. La macchina è dotata di guide a rulli lineari su tutti gli assi per alta rigidità e velocità, con contrappunta programmabile a quill motorizzato. Esistono diverse varianti — 240B (base 2 assi), 240M/MC (con utensili motorizzati e asse C) — tutte equipaggiate con controllo FANUC, ideali per produzione seriale di alberi, flange e componenti di precisione in ambito automotive e meccanico generale.
PUMA 280 M
classe 10" di mandrino. Dispone di un diametro tornibile massimo di 410 mm, lunghezza tornibile di 780 mm, passaggio barra da 76 mm, mandrino fino a 3.000 giri/min con motore da 22/26 HP, e torretta a 12 stazioni. È una macchina a 3 assi con guide a prisma (box guideway) per lavorazioni pesanti e alta precisione, con controllo FANUC 0iT. La variante M include utensili motorizzati con asse C per fresatura, foratura e maschiatura radiale e assiale, rendendo la macchina adatta alla produzione di pezzi complessi in un unico attrezzamento in settori come automotive, aerospazio e meccanica generale.
Puma 400
Progettato per lavorazioni di forza su pezzi di grandi dimensioni. Il basamento è in fusione monoblocco Meehanite con struttura a tubo di coppia fortemente nervata per eliminare le deformazioni termiche e prevenire le torsioni, con guide nella stessa geometria per il carro e la contropunta. Il modello 400B dispone di un diametro tornibile massimo di 550 mm (21,7"), lunghezza di 1.050 mm (41,4"), mandrino con naso ASA A2-11 con capacità barra da 117 mm, motore da 50 HP fino a 2.000 giri/min, e torretta a 12 stazioni. Esistono numerose varianti — base (A/B/C), lunga (L), con utensili motorizzati (M) e con gearbox Baruffaldi per taglio pesante — tutte equipaggiate con controllo FANUC. È una macchina di riferimento per la tornitura pesante in ambito energia, oil & gas e costruzione di stampi.

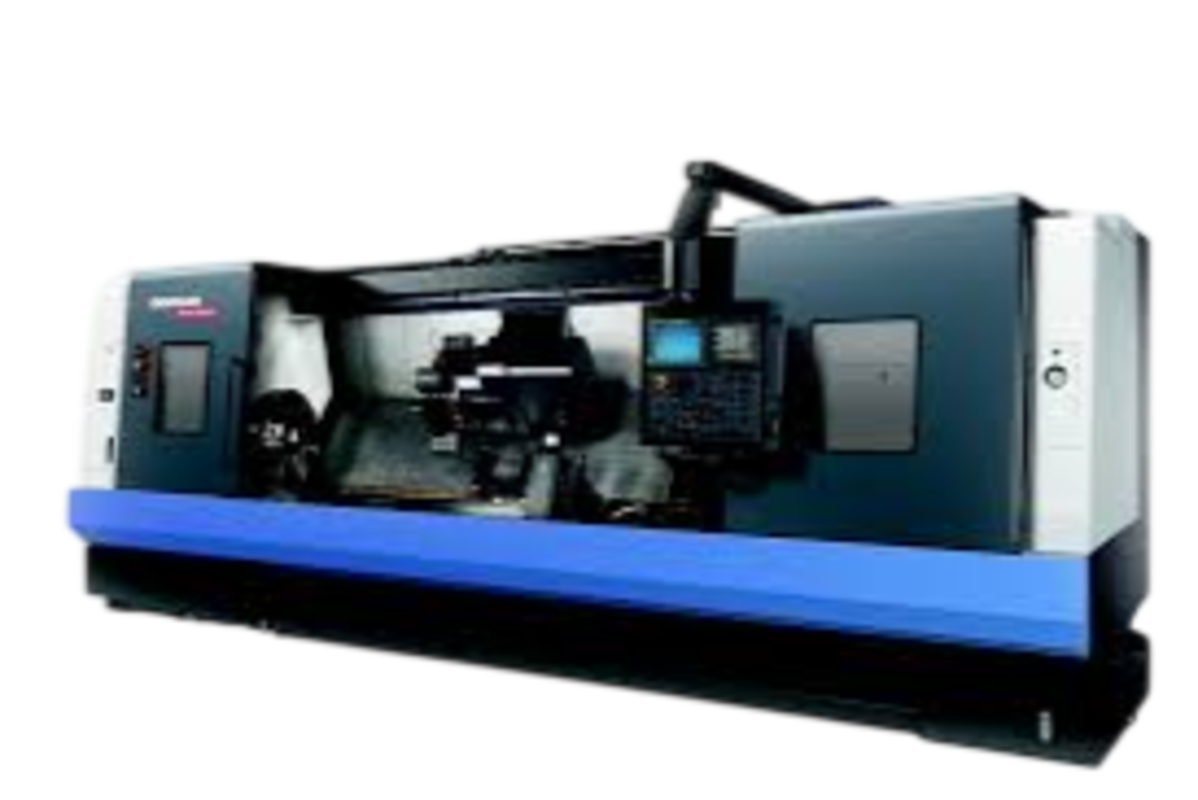

Puma 480L
Dispone di un diametro tornibile massimo di 550 mm (21,65") e una lunghezza tornibile generosa fino a 2.095 mm (82,4"), con mandrino da 50 HP fino a 2.000 giri/min. La macchina è equipaggiata con torretta a 10/12 stazioni, contropunta con cono MT6 di tipo auto-trainato, corsa asse X di 362 mm e corsa asse Z di 2.155 mm, per un peso complessivo di circa 9.800 kg. Il basamento è in fusione monoblocco Meehanite a 45° con struttura a tubo di coppia per massima rigidità e assenza di deformazioni termiche. Il controllo è FANUC 21i-TB. Disponibile anche nella variante 400LM con utensili motorizzati e asse C per fresatura e foratura in un unico attrezzamento. Ideale per la tornitura di alberi lunghi, cilindri e componenti pesanti in ambito oil & gas, energia e meccanica pesante.

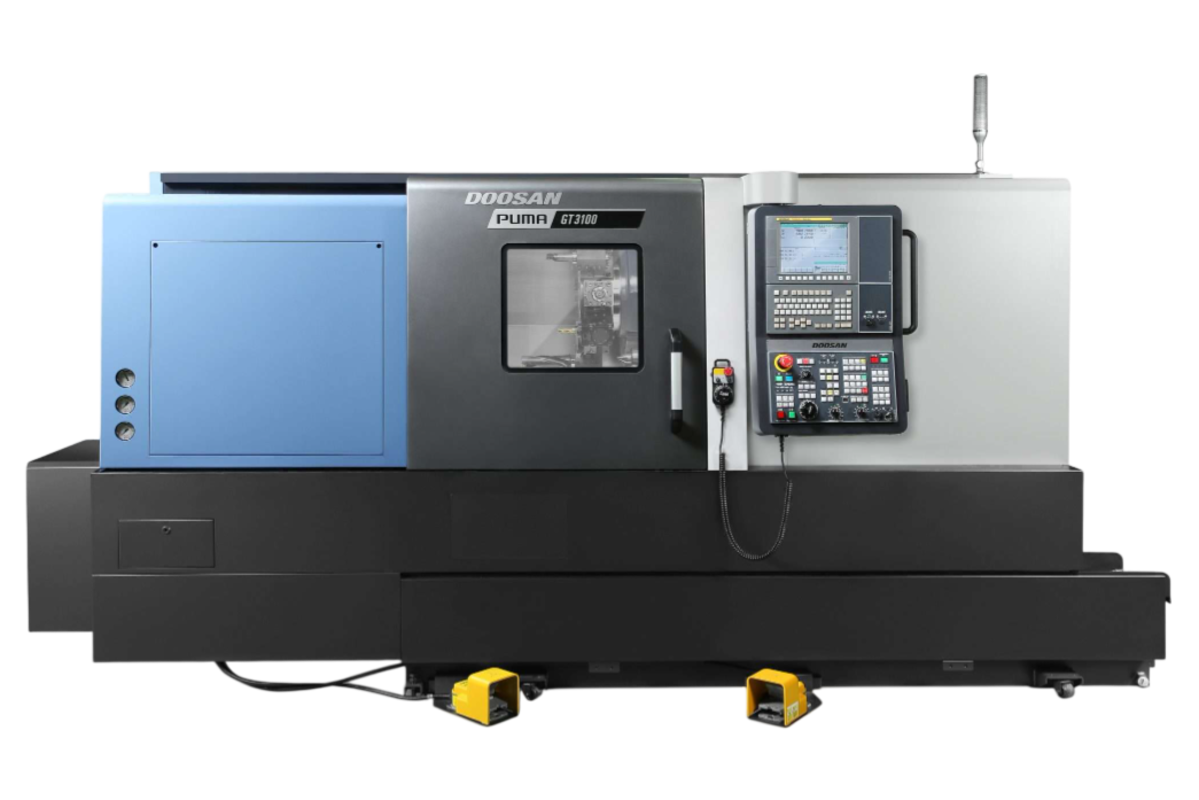

Puma GT 3100
classe 12" di mandrino. La serie GT è equipaggiata con il mandrino più potente della sua categoria e un sistema di portautensili di nuova concezione per garantire lavorazioni potenti e precise con produttività eccezionale. Dispone di un diametro tornibile massimo di 480 mm, lunghezza tornibile di 800 mm, swing sul basamento di 720 mm, torretta a 12 stazioni, corsa X di 260 mm e corsa Z di 830 mm, motore mandrino da 35/26 kW fino a 3.500 giri/min e rapidi di 24/30 m/min sugli assi X/Z. È dotato di gearbox a 2 velocità, autocentrante idraulico da 12", contropunta programmabile e guide a prisma (box ways) per massima rigidità nelle lavorazioni pesanti. Il controllo è FANUC i Series con interfaccia EOP. Disponibile anche nella variante GT 3100L a letto lungo e GT 3100M con utensili motorizzati.

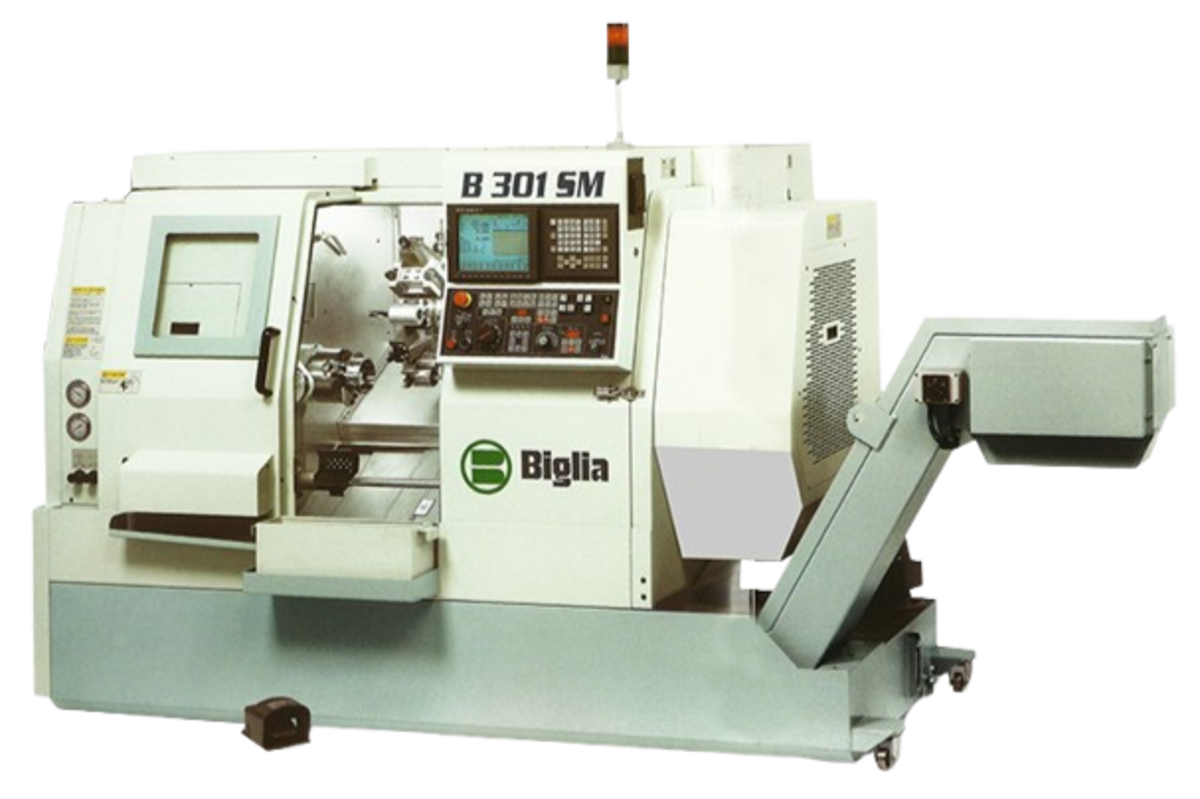

BIGLIA 301 CON SPINGI BARRA DA D.6 A D.40
Dispone di un diametro massimo lavorabile da barra di 45 mm, diametro da ripresa fino a 220 mm, lunghezza lavorabile di 380 mm, mandrino con naso ASA 5" da 100 a 5.000 giri/min con motore da 11/15 kW, e torretta bidirezionale a 12 posizioni con tempo di rotazione di 0,15 sec. la macchina è abbinata a uno spingi barra (caricatore di barre corte) con capacità da Ø 6 a Ø 40 mm, che consente l'alimentazione automatica del materiale in barra per la produzione in serie senza operatore. Il controllo è FANUC 18i-T. È disponibile nelle varianti M (con utensili motorizzati e asse C) e SM (con contromandrino), rendendola versatile per produzione di componenti di piccole dimensioni in ambito meccanico, automotive e componentistica.
FRESATURA
ACUUWAY UM85H 4 ASSI
Offre corse di 850 x 550 x 550 mm (X/Y/Z), tavola da 1.100 x 600 mm con portata massima di 1.000 kg, e mandrino BT40 fino a 12.000 rpm con azionamento diretto. Il magazzino utensile standard è da 24 posti con cambio a braccio, e i rapidi raggiungono 42 m/min sugli assi X e Y.

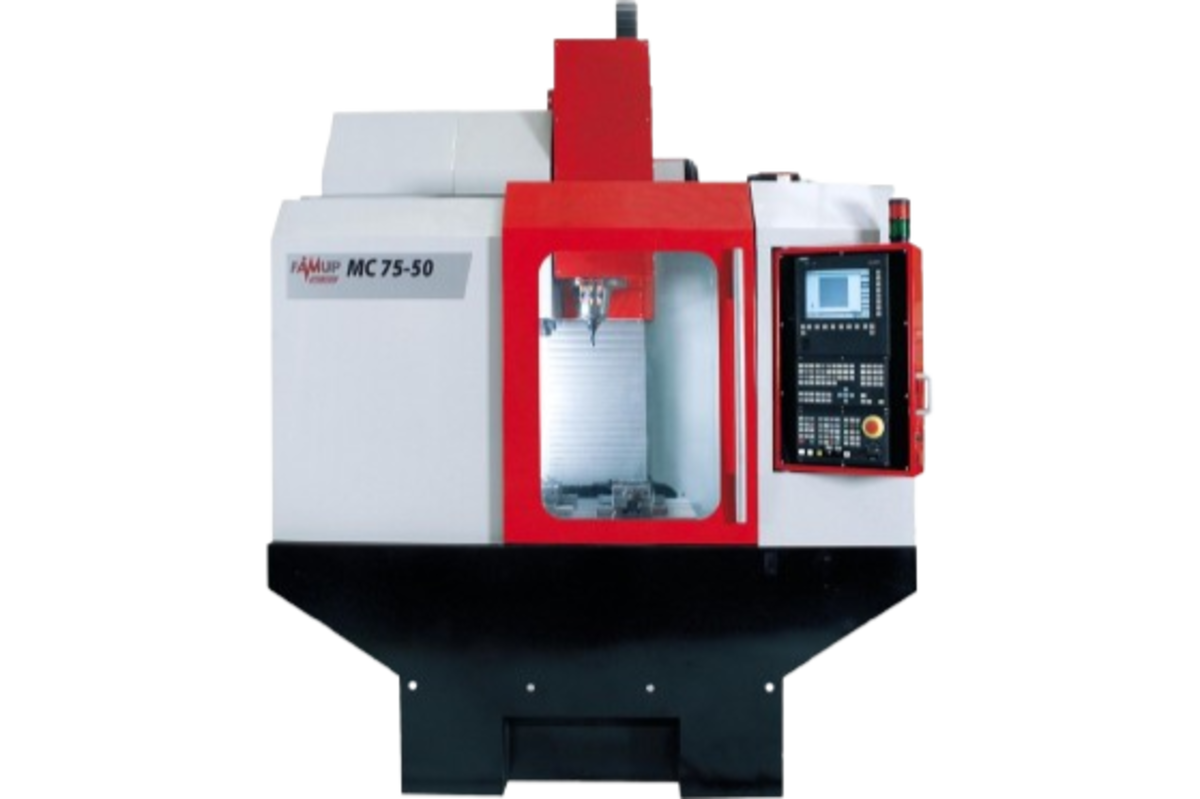

FAMUP MC75/50 3 ASSI
Offre una corsa di lavoro di 750 mm sull'asse X, 500 mm sull'asse Y e 640 mm sull'asse Z, con una tavola da 900 x 520 mm e portata massima di 400 kg. L'elettromandrino eroga una potenza massima di 35 kW (22,5 kW in continuo) con velocità fino a 12.000 rpm. Il magazzino utensili è a catena bidirezionale da 30 posti, con cambio a braccio in 1,5 secondi. La precisione di posizionamento è di ±5 µm con una ripetibilità di ±1,5 µm. Si tratta di una macchina robusta di fascia medio-alta, orientata a lavorazioni di precisione su pezzi di dimensioni medie in ambito meccanico e stampi.

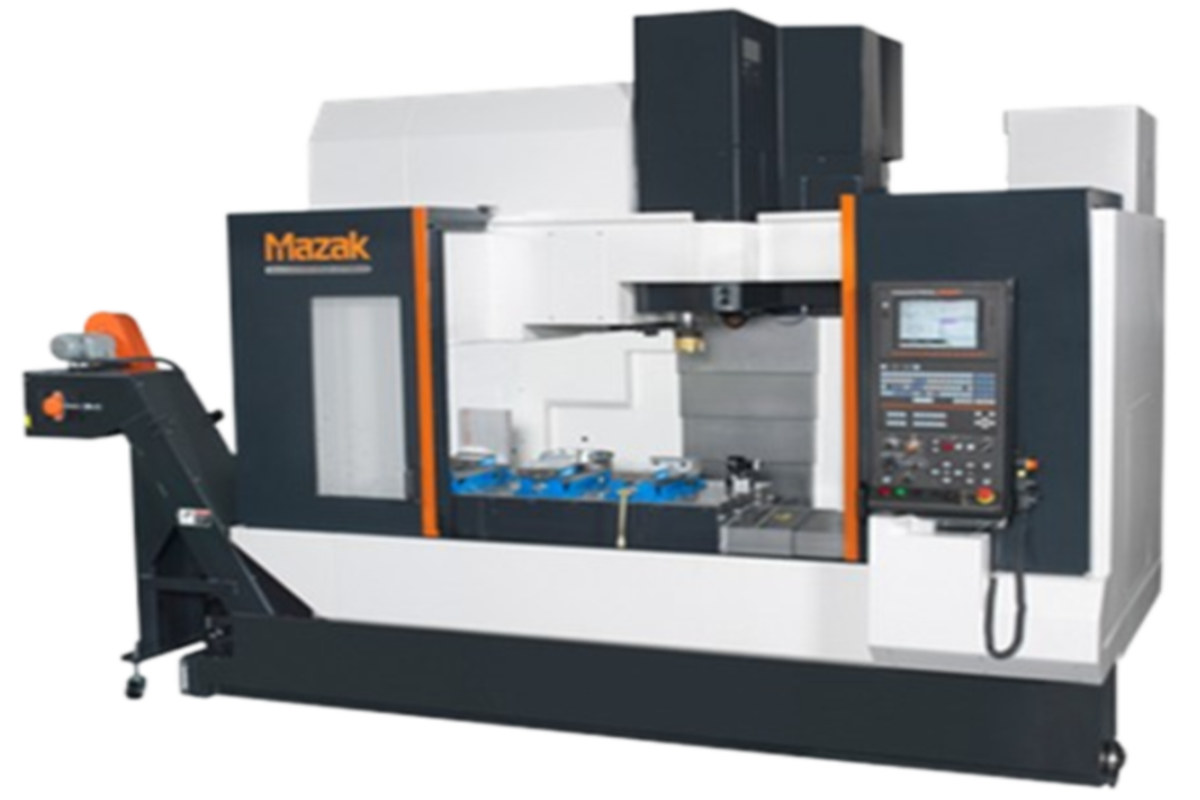

MAZAK 530 3 ASSI
Offre corse di 1.050 mm sull'asse X, 530 mm sull'asse Y e 510 mm sull'asse Z, con tavola da 1.100 x 600 mm e mandrino BT40 fino a 12.000 giri/min con motore da 18,5 kW. Il magazzino utensili è da 30 posti. I rapidi raggiungono 42 m/min su tutti gli assi con un tempo cambio utensile truciolo-truciolo di soli 2,8 secondi, ed è dotato del sistema di compensazione termica Intelligent Thermal Shield. Il controllo è MAZATROL SmoothG, con programmazione conversazionale intuitiva. È disponibile opzionalmente con 4° asse rotante per lavorazioni multiface.
MAZAK 530 4 ASSI
Dispone di corse 1.050 x 530 x 510 mm (X/Y/Z), tavola da 1.100 x 600 mm, mandrino BT40 fino a 12.000 giri/min con motore da 18,5 kW e magazzino utensili da 30 posti. I rapidi raggiungono 42 m/min con cambio utensile in 2,8 secondi, ed è dotato del sistema di compensazione termica Intelligent Thermal Shield. Il 4° asse è una tavola rotante (tipicamente Kitagawa o similare) montata sul piano macchina, gestita dal controllo MAZATROL SmoothG, che permette la rotazione del pezzo attorno all'asse A per lavorazioni su più facce senza riposizionamento, riducendo i tempi di setup e migliorando la precisione geometrica complessiva.
HYUNDAY F 500 PLUS 3 ASSI
Offre corse di 1.060 x 510 x 635 mm (X/Y/Z), tavola da 500 x 1.200 mm, mandrino con cono NT40 fino a 8.000 rpm e motore da 15 kW, con magazzino utensili da 24 posti. Il mandrino è del tipo BIG PLUS ad alta precisione e alta coppia, progettato per eliminare le dilatazioni termiche durante le lavorazioni pesanti, con magazzino utensili a 30 posizioni azionato da servomotore per cambi rapidi e affidabili. Le guide lineari a rulli su tutti gli assi garantiscono rigidità elevata e tempi non produttivi ridotti, con viti a ricircolo di sfere precaricate e a doppio ancoraggio per ottenere un'ottima precisione di posizionamento e ripetibilità. Il controllo è tipicamente FANUC i Series o Siemens 828D, ed è predisposto di serie per il collegamento del 4° asse.

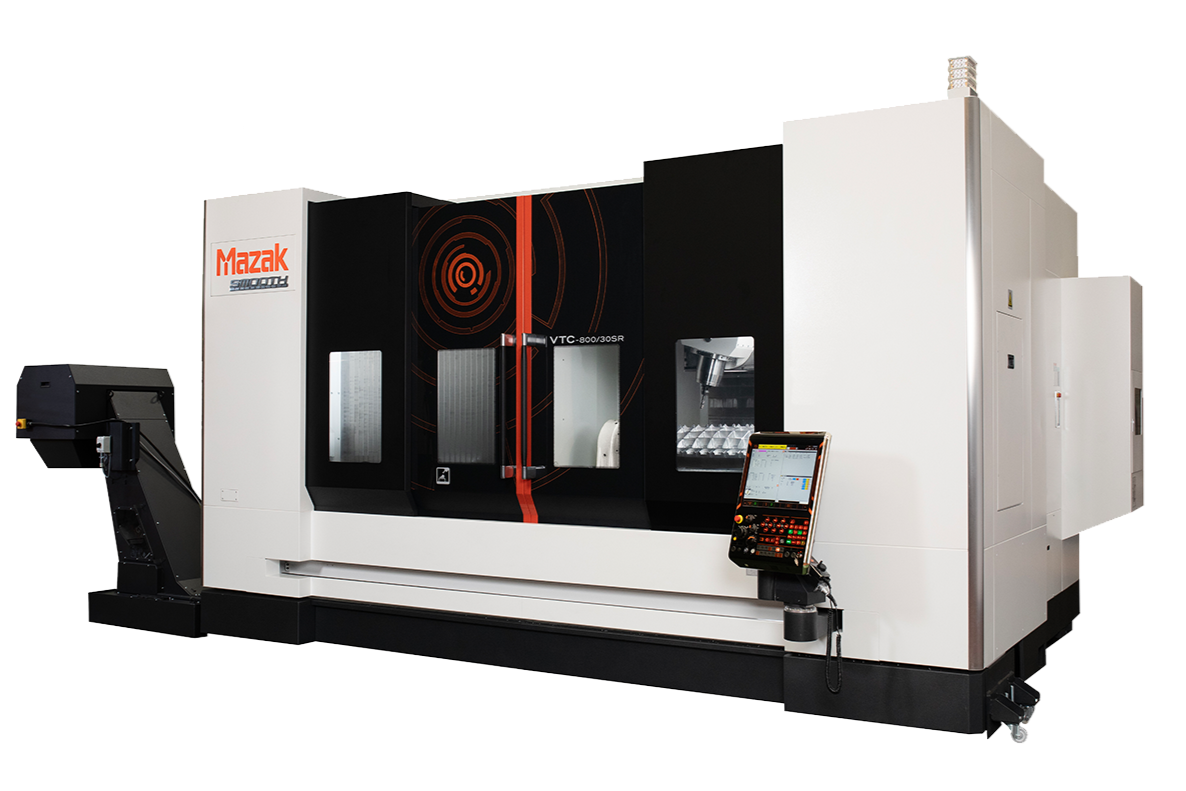

MAZAK VTC 800/30 SR 5 ASSI
Dispone di corse 3.000 x 800 x 720 mm (X/Y/Z), tavola da 3.500 x 820 mm con portata massima di 2.500 kg, e mandrino BT40 fino a 12.000 rpm con potenza di 26 kW. Il magazzino utensili è da 30 posizioni (opzionale 48) con rapidi fino a 50 m/min. La testa mandrino basculante sull'asse B con escursione di ±110° permette la lavorazione a qualsiasi angolazione — verticale, orizzontale e inclinata — aumentando la produttività grazie all'integrazione dei processi. La tavola rotante NC opzionale abilita la fresatura simultanea a 5 assi. Il controllo è MAZATROL SmoothX, con programmazione conversazionale. La macchina è indicata per pezzi lunghi e complessi in settori come aerospazio, stampi e meccanica di precisione.
Puma 2600 2 assi
È una macchina della classe 10"/12" di mandrino, con capacità barra da 76 mm, disponibile in due lunghezze letto (755 mm e 1.275 mm) e guide a prisma (box guideway) per garantire rigidità e smorzamento delle vibrazioni nelle lavorazioni pesanti. Il modello base a 2 assi (X e Z) è equipaggiato con torretta a 12 stazioni azionata da servomotore per cambi utensile rapidi e affidabili, con motore mandrino fino a 22 kW. Il controllo è tipicamente FANUC 0i con interfaccia EZ Guide i per la programmazione conversazionale. È una macchina solida e versatile, ideale per tornitura di precisione in produzione seriale su materiali ferrosi e non ferrosi.
Puma 2600 SY2 6 assi
Dispone di un diametro massimo tornibile di 375 mm, lunghezza tornibile di 760 mm, passaggio barra da 81 mm, mandrino principale ASA A2-8 fino a 3.500 giri/min con motore da 22 kW, contromandrino ASA A2-5 fino a 4.500 giri/min, e torretta motorizzata a 24 posizioni con utensili motorizzati fino a 5.000 giri/min. I 6 assi gestiti sono X, Z, Y, B (contromandrino), C (asse mandrino principale) e l'asse C del contromandrino, con corsa Y di ±52,5 mm per fresatura eccentrica. La configurazione con asse Y, contromandrino e utensili motorizzati permette di eseguire tornitura, fresatura, foratura e maschiatura su entrambi i lati del pezzo in un unico attrezzamento, eliminando le operazioni secondarie. Il controllo è FANUC 0i con interfaccia iHMI.
